Контроллеры PAC-IF051B-E, PAC-IF052B-E и PAC-SIF051B-E предназначены для управления тепловыми насосами «воздух–вода» полупромышленной серии Mr. Slim, а также исполнительными устройствами контура теплоносителя: циркуляционными насосами, 3-ходовым отводным клапаном, трехступенчатым проточным электрокотлом, погружным нагревателем в баке ГВС, а также внешним резервным источником тепла.
| Наружные агрегаты со встроенным теплообменником «фреон-вода» | PUHZ-W50, 85 | PAC-IF052B-E + PAC-SIF051B-E (до 6 шт.) |
| PUHZ-HW112, 140 | ||
| Наружные агрегаты со выносным теплообменником «фреон-вода» | PUHZ-RP200, 250 | PAC-IF051B-E + PAC-SIF051B-E (до 6 шт.) |
| PUHZ-SW40, 50, 75, 100, 120 | ||
| PUHZ-SHW80, 112, 140, 230 |

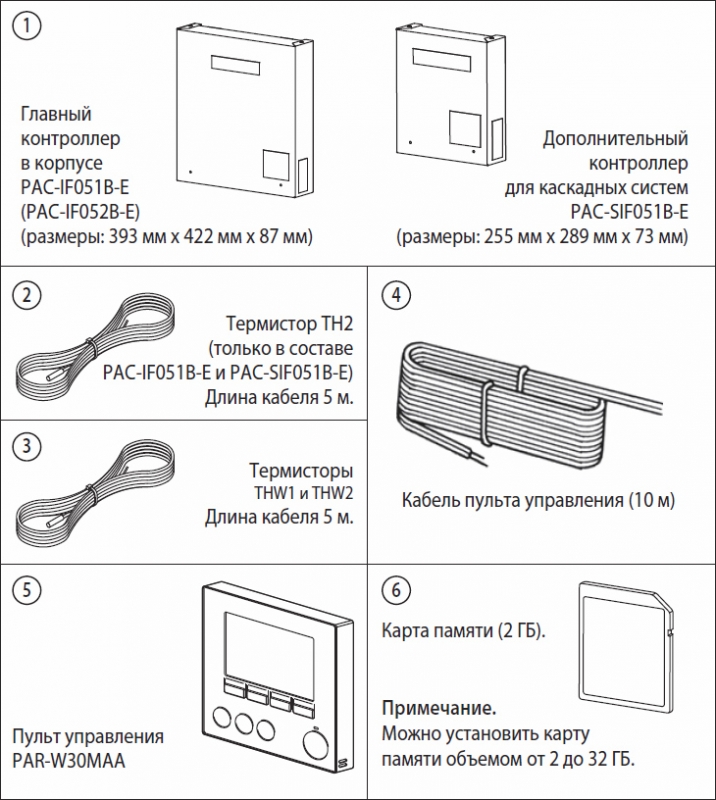

Комплектация
Система управления
Тип системы: «отопление и ГВС»
Тип системы: «только отопление»
Зональное отопление
Эффективное взаимодействие с резервным источником тепла
Предусмотрено 4 алгоритма переключения на резерный источник тепла:
- По температуре наружного воздуха.
- Оптимальное по экплуатационным расходам (предварительно вводится стоимость электроэнергии и альтернативных энергоносителей).
- Оптимальное по эквивалентным выбросам CO2 (предварительно вводятся данные по эмиссии CO2 для электроэнергии и альтернативных энергоносителей).
- Переключение по внешнему сигналу, например, по сигналу ограничения пикового электропотребления.
Описание режимов работы
Горячая вода (ГВС)
Нагрев воды для санитарного использования. Нагрев воды в накопительном баке для санитарного использования происходит в 2 этапа: первый этап — нагрев воды тепловым насосом, второй этап — нагрев электрическими нагревателями (при необходимости).
Целевая температура воды в баке, задаваемая пользователем, 40~60ºС. Повторный нагрев включается при снижении температуры воды в баке на величину дифференциала (5~30ºС).
В режиме «Горячая вода» подача теплоносителя в контур отопления/охлаждения прекращается. Однако предусмотрен защитный временной интервал — максимальное время работы в режиме «Горячая вода» (30~120 мин.).
После завершения подготовки горячей воды, то есть достижения целевой температуры, повторный нагрев воды в баке может начаться не ранее, чем через 30~120 мин., если в указанный промежуток времени есть потребность в отоплении.
Подготовка горячей воды может производиться в экономичном и форсированном режимах. А при большом водоразборе пользователь может зафиксировать систему в режиме «Горячая вода», временно блокировав ее переключение в режим отопления.
Обеззараживание воды в баке ГВС
Температура воды периодически повышается в накопительном баке системы ГВС до 60~70ºС для подавления роста бактерий.
При настройке системы задаются периодичность проведения режима обеззараживания (1~30 дней), максимальная продолжительность нагрева (1~5 ч), продолжительность стерилизации (1~120 мин.), а также удобное время запуска этого режима (0:00~23:00).
Примечание:
Режим «Обеззараживание воды в баке ГВС» может проводиться только в системе, оснащенной проточным нагревателем или погружным нагревателем в баке ГВС.
Нагрев и охлаждение воды
Нагрев воды для отопительных приборов: радиаторов или напольного отопления.
Охлаждение воды для вентиляторных доводчиков (фэнкойлов) или для секций охлаждения приточных установок и центральных кондиционеров.
Предусмотрен режим погодозависимого отопления, при котором температура теплоносителя уменьшается при увеличении наружного температуры. Параметры погодозависимого отопления задаются при настройке системы.
Дежурный режим
Дежурный режим предназначен для временного перевода системы в режим пониженного электропотребления.
Температура циркуляционной воды будет снижена до величины, заданной при предварительной настройке системы.
Работа по таймеру
Для режимов отопления (охлаждения) и нагрева горячей воды предусмотрена возможность программирования автоматической работы по таймеру.
Встроено 2 вида графиков автоматической работы: таймер текущего дня и недельный таймер.
Сервисное меню
Сервисный режим предоставляет установщику системы доступ к ручному управлению исполнительными устройствами, к настройке рабочих параметров и особенностей управления циркуляционными насосами и электрическими нагревателями, вводу коррекции температурных датчиков. В сервисном режиме можно получить информацию о времени наработки системы, а также проверить архив неисправностей.
Кроме того, в этом режиме активируется и настраивается специальный алгоритм сушки бетонной стяжки, в которую встроено напольное отопление.
Карта памяти для настройки и сохранения рабочих параметров
Контроллеры PAC-IF051B-E, PAC-IF052B-E и PAC-SIF051B-E оснащены разъемом для установки карты памяти.
Карта предназначена для упрощения начальной настройки системы, а также для сохранения (логгирования) рабочих параметров системы.
Карта памяти объемом 2 ГБ поставляется в комплекте с приборами. Этого объема достаточно для записи рабочих параметров системы в течение 30 дней. Максимальный объем карты памяти, которую допускается устанавливать в прибор — 32 ГБ.
Примечание:
Пользователь системы отопления и ГВС не имеет доступа к карте памяти. Данная функция предназначена для установщиков оборудования.
На компьютере в специальной программе вводятся параметры рабочих режимов, а затем копируются на карту памяти. Карта устанавливается в контроллер, после чего в сервисном меню активируется функция копирования настроек в контроллер.
Каждые 5 минут на карту памяти сохраняется следующая информация:
- суммарная наработка;
- длительность режима оттаивания;
- данные датчиков температуры:
- в помещении;
- подающий трубопровод;
- обратный трубопровод;
- бак ГВС;
- температура наружного воздуха.
- коды неисправностей;
- активация внешних входных сигналов.
Встроенной карты памяти объемом 2 ГБ достаточно для записи рабочих параметров системы в течение 30 дней.
Автоматизированное каскадное управление
Объединение тепловых насосов в каскад позволяет наращивать мощность системы отопления, а также сохранять высокую энергоэффективность в широком динамическом диапазоне регулирования теплопроизводительностим — от минимального до максимального значения.
До 6 одинаковых наружных агрегатов могут быть соединены в общий контур теплоносителя. Задача автоматизации каскадного управления решается контроллерами PAC-IF051B-E (главный) и PAC-SIF051B-E (дополнительный).
Дополнительные контроллеры для каскадных систем PAC-SIF051B-E, подключенные к наружным агрегатам, соединеняются линией связи, которая подключается к главному контроллеру PAC-IF051B-E.
Система каскадного управления выполняет периодическое изменение порядка включения систем (ротацию) для выравнивания рабочего ресурса наружных блоков, а также автоматическую замену неисправного агрегата другим тепловым насосом из каскада.
Пример 1. Система отопления и охлаждения
а) Требуется установка гидравлического разделителя.
б) Установите проточный электрический нагреватель после гидравлического разделителя.
| No. | Компонент гидравлического контура | Подключение к контроллеру | ||
| Главный | Доп. 1 | Доп. 2 | ||
| 1 | Проточный электрический нагреватель | • | ||
| 2 | Циркуляционный насос | • | ||
| 3 | Реле протока | • | ||
| 4 | Термистор на подающем трубопроводе (THW1) | • | ||
| 5 | Термистор на обратном трубопроводе (THW2) | • | ||
| 6 | Доп. 1: циркуляционный насос | • | ||
| 7 | Доп. 1: реле протока | • | ||
| 8 | Доп. 1: термистор на подающем трубопроводе (THW1) | • | ||
| 9 | Доп. 1: термистор на обратном трубопроводе (THW2) | • | ||
| 10 | Доп. 1: термистор на жидкостном фреонопроводе (TH2) | • | ||
| 11 | Доп. 2: циркуляционный насос | • | ||
| 12 | Доп. 2: реле протока | • | ||
| 13 | Доп. 2: термистор на подающем трубопроводе (THW1) | • | ||
| 14 | Доп. 2: термистор на обратном трубопроводе (THW2) | • | ||
| 15 | Доп. 2: термистор на жидкостном фреонопроводе (TH2) | • | ||
Примечание:
Термистор TH2 (поз. 10 и 15 на рисунке слева) устанавливается только в системах с выносным теплообменником «фреон-вода».
Пример 2. Система отопления, охлаждения и горячего водоснабжения (ГВС)
а) Установите 3-х ходовой отводной клапан в контуре теплоносителя до гидравлического разделителя.
б) 3-х ходовым отводным клапаном управляет дополнительный каскадный контроллер PAC-SIF051B-E.
в) Обеззараживание бака ГВС выполняется при участии погружного электрического нагревателя.
г) Требуется установка гидравлического разделителя.
д) Установите проточный электрический нагреватель после гидравлического разделителя.
| No. | Компонент гидравлического контура | Подключение к контроллеру | ||
| Главный | Доп. 1 | Доп. 2 | ||
| 1 | Проточный электрический нагреватель | • | ||
| 2 | Циркуляционный насос | • | ||
| 3 | Реле протока | • | ||
| 4 | Погружной электрический нагреватель в баке ГВС | • | ||
| 5 | Термистор на подающем трубопроводе (THW1) | • | ||
| 6 | Термистор на обратном трубопроводе (THW2) | • | ||
| 7 | Термистор в баке ГВС (THW5) | • | ||
| 8 | Доп. 1: циркуляционный насос | • | ||
| 9 | Доп. 1: реле протока | • | ||
| 10 | Доп. 1: отводной клапан | • | ||
| 11 | Доп. 1: термистор на подающем трубопроводе (THW1) | • | ||
| 12 | Доп. 1: термистор на обратном трубопроводе (THW2) | • | ||
| 13 | Доп. 1: термистор на жидкостном фреонопроводе (TH2) | • | ||
| 14 | Доп. 2: циркуляционный насос | • | ||
| 15 | Доп. 2: реле протока | • | ||
| 16 | Доп. 2: термистор на подающем трубопроводе (THW1) | • | ||
| 17 | Доп. 2: термистор на обратном трубопроводе (THW2) | • | ||
| 18 | Доп. 2: термистор на жидкостном фреонопроводе (TH2) | • | ||
Примечание:
Термистор TH2 (поз. 13 и 18 на рисунке слева) устанавливается только в системах с выносным теплообменником «фреон-вода».
Пример 3. Система отопления и охлаждения с использованием гидромодулей Mitsubishi Electric
а) Требуется установка гидравлического разделителя.
б) Установите проточный электрический нагреватель после гидравлического разделителя.
| No. | Компонент гидравлического контура | Подключение к контроллеру | ||
| Главный | Доп. 1 | Доп. 2 | ||
| 1 | Проточный электрический нагреватель | • | ||
| 2 | Циркуляционный насос | • | ||
| 3 | Реле протока | • | ||
| 4 | Термистор на подающем трубопроводе (THW1) | • | ||
| 5 | Термистор на обратном трубопроводе (THW2) | • | ||
Пример 4. Двухзонное регулирование температуры
а) Требуется установка смесительного бака для двухзонного регулирования температуры.
б) Требуется установка гидравлического разделителя.
в) Установите проточный электрический нагреватель между гидравлическим разделителем и смесительным баком.
| No. | Компонент гидравлического контура | Подключение к контроллеру | ||
| Главный | Доп. 1 | Доп. 2 | ||
| 1 | Проточный электрический нагреватель | • | ||
| 2 | Циркуляционный насос | • | ||
| 3 | Реле протока | • | ||
| 4 | Циркуляционный насос | • | ||
| 5 | Реле протока | • | ||
| 6 | Циркуляционный насос | • | ||
| 7 | Реле протока | • | ||
| 8 | 3-ходовой отводной клапан с электроприводом | • | ||
| 9 | Термистор на подающем трубопроводе (THW1) | • | ||
| 10 | Термистор на обратном трубопроводе (THW2) | • | ||
| 11 | Зона 1: термистор на подающем трубопроводе (THW6) | • | ||
| 12 | Зона 1: термистор на обратном трубопроводе (THW7) | • | ||
| 13 | Зона 2: термистор на подающем трубопроводе (THW8) | • | ||
| 14 | Зона 2: термистор на обратном трубопроводе (THW9) | • | ||
| 15 | Доп. 1: циркуляционный насос | • | ||
| 16 | Доп. 1: реле протока | • | ||
| 17 | Доп. 1: термистор на подающем трубопроводе (THW1) | • | ||
| 18 | Доп. 1: термистор на обратном трубопроводе (THW2) | • | ||
| 19 | Доп. 1: термистор на жидкостном фреонопроводе (TH2) | • | ||
| 20 | Доп. 2: циркуляционный насос | • | ||
| 21 | Доп. 2: реле протока | • | ||
| 22 | Доп. 2: термистор на подающем трубопроводе (THW1) | • | ||
| 23 | Доп. 2: термистор на обратном трубопроводе (THW2) | • | ||
| 24 | Доп. 2: термистор на жидкостном фреонопроводе (TH2) | • | ||
Примечания:
- Термисторы TH2 (поз. 19 и 24) устанавливаются только в системах с выносным теплообменником «фреон-вода».
- Термисторы THW6 и THW7 (THW8 и THW9) — опция PAC-TH011-E (2 термистора в комплекте).
- Длина кабеля тепмисторов не должна превышать 5 м.
Пример 5. Бивалентная схема отопления (моновалентная схема — охлаждения)
а) Требуется установка смесительного бака для подключения бойлера.
б) Требуется установка гидравлического разделителя.
в) Установите проточный электрический нагреватель между гидравлическим разделителем и смесительным баком.
| No. | Компонент гидравлического контура | Подключение к контроллеру | ||
| Главный | Доп. 1 | Доп. 2 | ||
| 1 | Проточный электрический нагреватель | • | ||
| 2 | Циркуляционный насос | • | ||
| 3 | Реле протока | • | ||
| 4 | Циркуляционный насос | • | ||
| 5 | Реле протока | • | ||
| 6 | Термистор на подающем трубопроводе (THW1) | • | ||
| 7 | Термистор на обратном трубопроводе (THW2) | • | ||
| 8 | Термистор на подающем трубопроводе (THW6) | • | ||
| 9 | Термистор на обратном трубопроводе (THW7) | • | ||
| 10 | Термистор на подающем трубопроводе (THWB1) | • | ||
| 11 | Термистор на обратном трубопроводе (THWB2) | • | ||
| 12 | Доп. 1: циркуляционный насос | • | ||
| 13 | Доп. 1: реле протока | • | ||
| 14 | Доп. 1: термистор на подающем трубопроводе (THW1) | • | ||
| 15 | Доп. 1: термистор на обратном трубопроводе (THW2) | • | ||
| 16 | Доп. 1: термистор на жидкостном фреонопроводе (TH2) | • | ||
| 17 | Доп. 2: циркуляционный насос | • | ||
| 18 | Доп. 2: реле протока | • | ||
| 19 | Доп. 2: термистор на подающем трубопроводе (THW1) | • | ||
| 20 | Доп. 2: термистор на обратном трубопроводе (THW2) | • | ||
| 21 | Доп. 2: термистор на жидкостном фреонопроводе (TH2) | • | ||
Примечания:
- Термисторы TH2 (поз. 16 и 21) устанавливаются только в системах с выносным теплообменником «фреон-вода».
- Термисторы THW6 и THW7 — опция PAC-TH011-E (2 термистора в комплекте).
- Термисторы THWB1 и THWB2 — опция PAC-TH011HT-E (2 термистора в комплекте).
- Длина кабеля тепмисторов не должна превышать 5 м.
Варианты системы управления
Гидромодули Mitsubishi Electric серии «В» имеют в своем составе контроллер PAC-IF051B-E, пульт управления, датчики температуры и защитные устройства. Графический интерфейс пульта управления позволяет выполнять начальную настройку оборудования после окончания монтажных работ, мониторинг рабочих параметров, а также управление системой в процессе эксплуатации.
Встроенная система управления имеет 3 алгоритма регулирования работы системы отопления: по температуре теплоносителя, по температуре воздуха в помещении (этот алгоритм активирован в заводской поставке) и погодозависимое отопление, связанное с температурой наружного воздуха.
Для оптимизации работы системы отопления Mitsubishi Electric рекомендует использовать встроенную функцию автоматической адаптации, в основе которой лежит измерение температуры в обслуживаемом помещении с помощью выносного датчика температуры. Варианты реализации дистанционного измерения температуры в помещении представлены ниже.
Примечание:
Автоматическая адаптация не может быть использована в режиме «охлаждение».
Однозонное управление
Вариант А
Система управления может быть расширена за счет применения комплекта беспроводного управления, состоящего из приемника сигналов PAR-WR51R-E и беспроводных пультов PAR-WT50R-E. В одной системе может быть установлено до 8 пультов, которые размещаются в обслуживаемых помещениях.
Пульт управления PAR-WT50R-E измеряет температуру в помещении. С его помощью пользователь может задать целевое значение температуры воздуха, включить режим временной блокировки режима «Горячая вода», а также перевести систему в дежурный режим.
Если в системе несколько пультов управления, то отрабатываются установки, выполненые последними.
При подключении приемника PAR-WR51R-E к контроллеру PAC-IF051B-E следует установить переключатель SW1-8 в положение ON.
Вариант Б
Система управления может быть оснащена выносным датчиком температуры воздуха, который размещается в обслуживаемом помещении (PAC-SE41TS-E), а управление режимами работы и целевыми параметрами задается с помощью контроллера PAR-W30MAA.
Выносной термистор подключается на вход ТН1 клеммной колодки TBI.1.
Примечание:
Не допускается подключать несколько выносных термисторов.
Вариант В
Длина соединительной линии между контроллером PAC-IF051B-E и пультом управления PAR-W30MAA может составлять до 500 м. Это позволяет вынести пульт из теплового пункта в обслуживаемое помещение, организовав управление по температуре в воздуха, измеренной встроенным датчиком пульта в данном помещении.
Примечание:
Кабель для сигнальной линии пульта управления 2х0,3 мм2 или более.
Вариант Г
Выносной термостат, подключенный к контроллеру PAC-IF051B-E, срабатывает при достижении максимальной температуры воздуха в помещении, и система отопления отключается.
Выносной термостат подключается на вход IN1 клеммной колодки TBI.1.
Примечания:
- Не допускается подключать несколько выносных термостатов.
- Беспроводный пульт управления PAR-WT50R-E может быть использован в качестве выносного термостата.
Двухзонное управление
Вариант А
Система управления может быть расширена за счет применения комплекта беспроводного управления, состоящего из приемника сигналов PAR-WR51R-E и беспроводных пультов PAR-WT50R-E. В одной системе может быть установлено до 8 пультов, которые размещаются в обслуживаемых помещениях.
Пульт управления PAR-WT50R-E измеряет температуру в помещении. С его помощью пользователь может задать целевое значение температуры воздуха, включить режим временной блокировки режима «Горячая вода», а также перевести систему в дежурный режим.
Если в одной зоне установлено несколько пультов управления, то отрабатываются настройки, выполненые последними для данной зоны.
При подключении приемника PAR-WR51R-E к контроллеру PAC-IF051B-E следует установить переключатель SW1-8 в положение ON.
Выносной термостат, подключенный к контроллеру PAC-IF051B-E, срабатывает при достижении максимальной температуры воздуха в зоне 2, и система отопления отключается.
Выносной термостат для зоны 1 подключается на вход IN1 клеммной колодки TBI.1, для зоны 2 — на вход IN6 клеммной колодки TBI.1 контроллера PAC-IF051B-E.
Примечание:
PAR-WR51R-E и PAR-WT50R-E поставляются по отдельному заказу.
Вариант Б
Система управления может быть оснащена выносным датчиком температуры воздуха, который размещается в обслуживаемом помещении (PAC-SE41TS-E), а управление режимами работы и целевыми параметрами задается с помощью контроллера PAR-W30MAA.
Выносной термистор PAC-SE41TS-E подключается к разъему CN20.
Выносной термостат, подключенный к контроллеру PAC-IF051B-E, срабатывает при достижении максимальной температуры воздуха в зоне 2, и система отопления отключается.
Выносной термостат для зоны 1подключается на вход IN1 клеммной колодки TBI.1, для зоны 2 — на вход IN6 клеммной колодки TBI.1 контроллера PAC-IF051B-E.
Примечание:
Не допускается подключать несколько выносных термисторов.
Примечание:
PAR-WR51R-E и PAR-WT50R-E поставляются по отдельному заказу.
Вариант В
Длина соединительной линии между контроллером PAC-IF051B-E и пультом управления PAR-W30MAA может составлять до 500 м. Это позволяет вынести пульт из теплового пункта в обслуживаемое помещение, организовав управление по температуре в воздуха, измеренной встроенным датчиком пульта в данном помещении.
Выносной термостат для зоны 1подключается на вход IN1 клеммной колодки TBI.1, для зоны 2 — на вход IN6 клеммной колодки TBI.1 контроллера PAC-IF051B-E.
Примечание:
Кабель для сигнальной линии пульта управления 2х0,3 мм2 или более.
Примечание:
PAR-WR51R-E и PAR-WT50R-E поставляются по отдельному заказу.
Вариант Г
Выносные термостаты, подключенные к контроллеру PAC-IF051B-E, срабатывают при достижении максимальной температуры воздуха в помещениях зоны 1 или зоны 2.
Выносной термостат для зоны 1подключается на вход IN1 клеммной колодки TBI.1, для зоны 2 — на вход IN6 клеммной колодки TBI.1 контроллера PAC-IF051B-E.
Примечание:
Беспроводный пульт управления PAR-WT50R-E может быть использован в качестве выносного термостата.
Примечание:
PAR-WR51R-E и PAR-WT50R-E поставляются по отдельному заказу.
Примечание:
Беспроводный пульт управления PAR-WT50R-E может быть использован в качестве выносного термостата.
